설치 조건별 우선 확인 항목
| 조건 | 먼저 확인할 내용 | 판단 방향 |
|---|---|---|
| 기존 펌프 교체 | 실제 유량·전양정, 플랜지와 배관 중심 | 외형 치수보다 운전점과 정렬을 우선 확인 |
| 흡입측 압력이 낮음 | 액면, 흡입 압력, 온도와 배관 손실 | 캐비테이션 가능성과 흡입 조건 검토 |
| 진동이나 소음 우려 | 배관 지지, 정렬, 기초와 공기 체류 | 펌프에 전달되는 외력을 줄이고 충액 상태 확인 |
| 좁은 기계실 | 모터 상부, 밸브와 분해·반출 공간 | 설치 면적뿐 아니라 정비 접근성 검토 |
배관과 설치에서 확인해야 할 7가지 조건
1. 필요한 유량과 전양정은 실제 시스템 기준인가?
정상·최소·최대 유량과 함께 정수두, 배관 길이·구경, 엘보, 밸브, 열교환기 등 시스템 저항을 확인하세요. 기존 펌프의 모터 출력이나 배관 구경만 복사하면 실제 운전점이 달라질 수 있습니다.
순환 시스템은 밸브 개도와 설비 운전 상태에 따라 저항이 변합니다. 설계 운전점뿐 아니라 예상되는 운전 범위를 정리하고, 최종 ISG 모델의 성능 자료와 함께 검토해야 합니다.
2. 흡입측 압력과 배관 조건은 충분한가?
펌프 입구의 실제 압력, 액면 차이, 흡입 배관 손실, 액체 온도와 증기 특성을 확인하세요. 흡입 배관이 지나치게 길거나 구경 변화와 부속품이 많으면 펌프 입구 조건이 불리해질 수 있습니다.
흡입측 고점부에 공기가 머무르지 않도록 배관 형상을 검토하고, 펌프와 배관이 완전히 충액되는지 확인하세요. 필요한 흡입 조건은 선정 모델과 유체 조건을 기준으로 검토해야 하며, 근거 없는 허용 수치를 적용하면 안 됩니다.
3. 배관 하중을 펌프가 받지 않도록 지지했는가?
제품 페이지에서 안내하는 것처럼 ISG는 입형 인라인으로 설치하되 배관 하중을 별도로 지지해야 합니다. 배관 중량, 밸브와 부속품, 열팽창에서 발생하는 힘이 펌프 플랜지에 전달되면 정렬 불량과 진동, 누설 위험이 커질 수 있습니다.
배관을 펌프 플랜지에 억지로 당겨 맞추지 말고, 연결 전에 중심과 간격을 확인하세요. 지지대 위치와 열팽창 대책은 배관 설계자가 실제 온도와 시스템 배치를 기준으로 정해야 합니다.
4. 밸브와 계측 위치가 운전과 점검에 적합한가?
흡입·토출 차단 밸브, 체크 밸브 및 압력 확인 위치를 배관 계획에 포함하세요. 밸브는 정상 운전뿐 아니라 펌프를 안전하게 격리하고 점검할 수 있도록 접근 가능한 곳에 배치해야 합니다.
유량을 토출 밸브로 조절하는 경우에도 펌프가 허용 운전 범위를 벗어나지 않도록 실제 운전점을 확인해야 합니다. 흡입 밸브를 임의로 조여 유량을 조절하면 흡입 조건이 악화될 수 있습니다.
5. 공기 제거와 초기 충액 방법이 준비되어 있는가?
원심펌프는 펌프와 흡입 배관이 적절히 충액된 상태에서 운전해야 합니다. 기동 전에 공기를 안전하게 제거할 수 있는 배관과 절차가 있는지, 시스템의 고점에 공기가 갇히지 않는지 확인하세요.
액체가 없는 상태에서 운전하거나 공기 제거를 위해 위험 유체를 임의로 배출해서는 안 됩니다. 충액과 벤트 절차는 제품 지침, 유체 위험성 및 현장 안전 규정을 따라야 합니다.
6. 설치와 정비 공간이 충분한가?
입형 구조는 바닥 면적을 줄이는 데 유리하지만, 모터 상부와 주변에 점검·분해 공간이 필요합니다. 인양 장비 접근, 모터와 주요 부품의 반출 경로, 플랜지 볼트와 밸브 조작 공간을 도면에서 확인하세요.
펌프 설치 위치가 침수, 결로, 과도한 열 또는 통풍 불량에 노출되는지도 검토해야 합니다. 좁은 공간에 맞추기 위해 정비 접근성을 없애면 이후 유지보수 시간이 늘어날 수 있습니다.
7. 유체·재질과 전원·제어 조건이 맞는가?

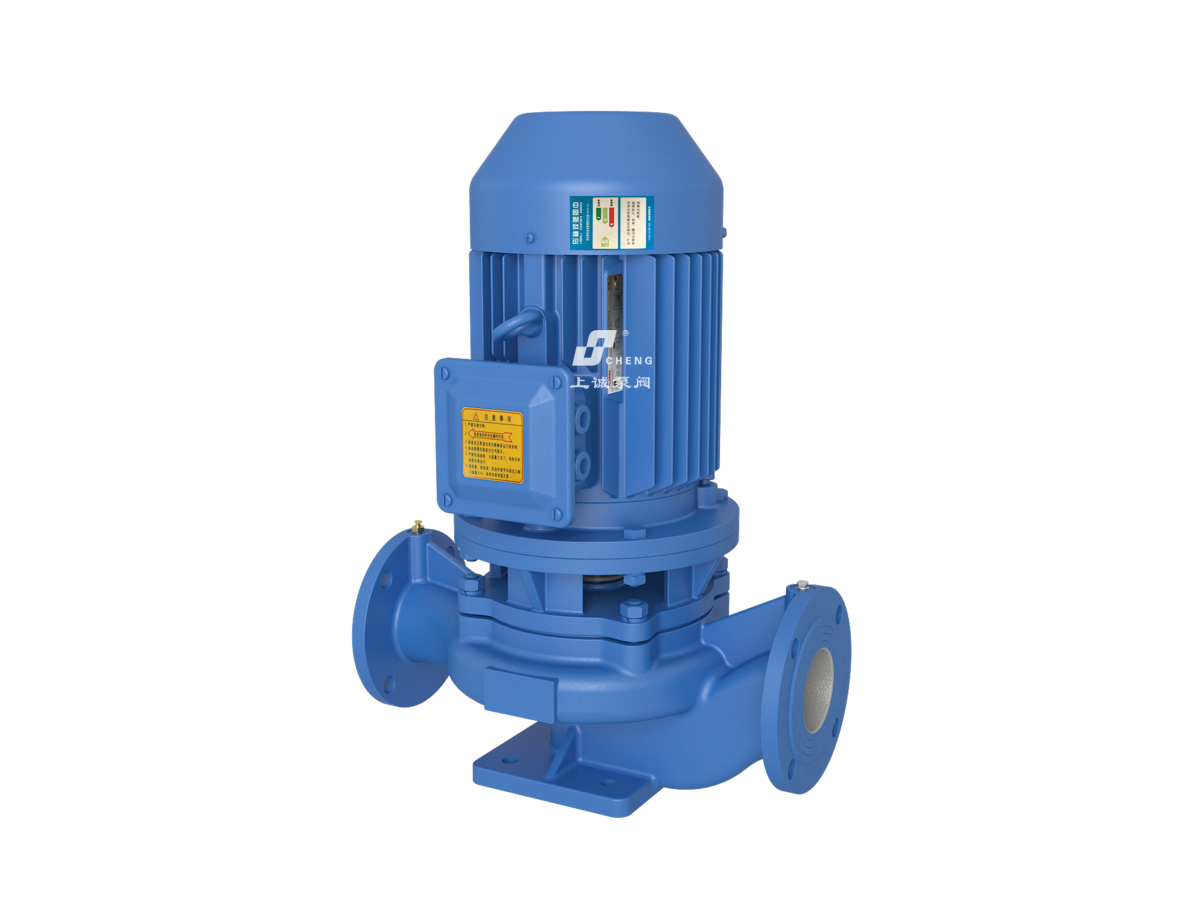

ISG는 청수와 유사한 저점도 액체의 순환·이송에 사용하는 입형 인라인 원심 펌프입니다. 유체명, 농도, 온도, 점도, 고형물과 부식성을 확인하고, 주철 또는 요청 사양의 접액부 구성이 실제 유체에 적합한지 검토하세요.
현장 전원, 모터 기동 방식, 운전 빈도와 제어 방식도 함께 확인해야 합니다. 전기 연결과 회전 방향 확인은 자격을 갖춘 담당자가 제품 지침과 현장 규정에 따라 수행해야 합니다.
ISG 선정 또는 견적 전에 준비할 정보
- 유체명, 농도와 주요 성분
- 운전 온도, 점도, 비중과 고형물 유무
- 정상·최소·최대 필요 유량
- 정수두, 토출 압력과 계산된 전양정
- 흡입측 액면 또는 압력과 배관 조건
- 흡입·토출 배관 길이, 구경과 주요 부속품
- 접액부 재질 요구사항
- 설치 공간, 플랜지 연결과 배관 지지 방식
- 전원, 기동·제어 방식과 운전 시간
- 수량과 납품 국가
상청펌프에 ISG SERIES 적용을 문의할 때는 위 운전점과 배관 정보를 함께 제공하세요. 동일한 인라인 연결이라도 시스템 저항과 흡입 조건이 다르면 필요한 수력부와 모터 구성이 달라질 수 있습니다.
결론
입형 인라인 원심펌프 설치 전에는 유량과 전양정, 흡입 조건, 독립 배관 지지, 밸브·계측 배치, 충액, 정비 공간 및 유체·전원 조건을 순서대로 확인하세요. 배관 연결 치수만 맞추는 것보다 실제 운전점과 설치 외력을 함께 검토해야 안정적인 순환·급수 시스템을 구성할 수 있습니다.
