현상별로 먼저 확인할 항목
| 현상 | 먼저 확인할 항목 | 판단 방향 |
|---|---|---|
| 처음부터 자흡이 안 됨 | 초기 프라이밍, 회전 방향, 흡입 배관 기밀성 | 기동 준비와 배관 연결 상태를 먼저 확인 |
| 예전보다 자흡 시간이 길어짐 | 연결부 공기 누설, 스트레이너, 배관 상태 | 흡입측 밀폐와 저항 증가 여부를 비교 |
| 액면이 낮아지면 흡입이 불안정함 | 실제 흡입 높이, 배관 저항 | 최저 운전 액면 기준으로 수직 높이 차와 손실 확인 |
| 고온 액체에서 흡입이 불안정함 | 액체 온도, 증기 특성, 흡입 조건 | 상온 청수 조건과 구분해 실제 액체 상태 검토 |
| 펌프는 작동하지만 유량이 부족함 | 흡입 조건, 시스템 저항, 실제 운전점 | 선정 조건과 현재 배관·밸브 상태를 함께 비교 |
설치 전에 확인할 7가지 조건
1. 실제 흡입 높이는 얼마인가?
실제 흡입 높이는 흡입 배관의 전체 길이가 아니라 펌프의 기준 위치와 탱크 액면 사이의 수직 높이 차를 중심으로 확인해야 합니다. 펌프 중심 위치와 정상 액면뿐 아니라 운전 중 액면이 가장 낮아지는 지점도 기록하세요.
액면 변동이 큰 탱크라면 평균 액면만으로 판단하지 말고 최저 운전 액면을 기준으로 흡입 조건을 검토해야 합니다. 확인되지 않은 ZW 모델의 최대 자흡 높이를 임의로 적용해서는 안 됩니다.
2. 흡입 배관은 얼마나 길고 복잡한가?
수직 높이가 같아도 흡입 배관이 길고 엘보, 밸브와 스트레이너가 많으면 흡입측 저항이 커질 수 있습니다. 배관 구경이 작거나 중간에 축경이 있고, 고점부에 공기가 머무를 수 있는 배치도 자흡 성능을 불리하게 만들 수 있습니다.
배관 도면에는 총 길이, 구경, 엘보 수, 밸브 종류, 스트레이너와 구경 변화 위치를 표시해 제품 선정 조건과 함께 검토하는 것이 좋습니다.
3. 흡입 배관의 기밀성은 확보되어 있는가?
흡입측 연결부는 액체가 밖으로 새지 않으면서도 공기를 안으로 끌어들일 수 있습니다. 따라서 바닥에 액체가 새지 않는다고 해서 흡입 배관에 공기 누설이 없다고 판단할 수 없습니다.
플랜지, 가스켓, 나사 연결부, 호스, 밸브와 각 연결부의 조임 및 손상 상태를 확인하세요. 작은 공기 유입도 프라이밍 시간을 늘리거나 흡입을 불안정하게 만들 수 있으므로 배관 전체의 기밀성을 점검해야 합니다.
4. 액체의 온도와 증기 특성은 어떤가?
액체 온도가 높아지면 점도와 증기 특성이 바뀌어 흡입 조건에 영향을 줄 수 있습니다. 상온 청수에서 확인된 자흡 성능을 다른 액체나 높은 온도에 그대로 적용해서는 안 됩니다.
유체명, 농도, 실제 운전 온도와 증기 발생 가능성을 확인하고, 흡입 조건이 해당 액체에 적합한지 검토하세요. 근거 없는 NPSH 값이나 캐비테이션 한계를 임의로 만들지 말고 현재 제품 자료와 시스템 조건을 기준으로 판단해야 합니다.
5. 초기 프라이밍 조건은 올바른가?
자흡식이라는 명칭이 펌프 내부에 액체가 전혀 없는 상태에서 무제한 공회전할 수 있다는 뜻은 아닙니다. 최초 기동 전에 제품 지침에 맞게 펌프 내부의 초기 충수와 밸브 상태를 준비하고, 배관 내 공기가 빠져나갈 수 있는 조건을 확인해야 합니다.
액체가 올라오지 않는 상태에서 장시간 운전하거나 무액 상태로 반복 시험하지 마세요. 기동 준비 방법은 적용 모델의 취급 지침을 우선해야 합니다.
6. 회전 방향과 운전 조건은 정상인가?
모터 결선, 유지보수 또는 재설치 이후 자흡 성능과 유량·압력이 달라졌다면 회전 방향을 확인해야 합니다. 흡입과 토출 밸브 위치, 운전 속도와 현재 시스템 압력도 함께 비교하세요.
회전 방향은 제조사 표시를 기준으로 안전하게 확인하며, 전기 작업은 자격을 갖춘 담당자가 전원을 차단한 상태에서 수행해야 합니다. 성능 변화만으로 펌프 손상을 먼저 단정하지 않아야 합니다.
7. 펌프 선정 자체가 실제 시스템과 맞는가?
제품명이 자흡식 펌프라고 해서 모든 흡입 배관과 액체 조건에 같은 성능을 내는 것은 아닙니다. 필요한 유량과 전양정, 실제 흡입 높이, 배관 저항, 액체 종류·온도·점도, 고형물과 운전 방식을 함께 확인해야 합니다.
선정 조건과 설치 조건이 다르면 펌프가 정상이어도 자흡 시간, 유량과 압력이 예상과 달라질 수 있습니다. 현장 변경 사항이 있다면 펌프 교체 전에 현재 운전점과 배관 조건을 다시 검토하세요.
자흡 높이와 흡입 배관 길이는 같은 개념이 아닙니다
자흡 높이는 펌프 기준 위치와 액면의 수직 높이 차를 나타내는 조건이고, 흡입 배관 길이는 액체가 실제로 이동하는 전체 경로입니다. 같은 수직 높이라도 배관이 더 길거나 엘보가 많고 구경이 작으며 스트레이너 저항이 증가하면 펌프 입구 조건은 더 불리해집니다.
따라서 “몇 미터 높이인가”와 함께 배관 길이, 구경, 부속품과 배치도 반드시 확인해야 합니다.
자흡식 펌프 선정 전에 준비할 정보
- 유체명, 농도와 혼합 성분
- 실제 운전 온도
- 정상·최소·최대 필요 유량
- 필요 전양정 또는 토출 압력과 시스템 저항
- 펌프 기준 위치와 최저 액면의 수직 높이 차
- 흡입 배관의 전체 길이와 구경
- 엘보와 밸브 수, 스트레이너 유무
- 점도와 고형물 유무, 입자 크기와 함량
- 연속·간헐 운전과 기동 빈도
- 전원과 설치 환경

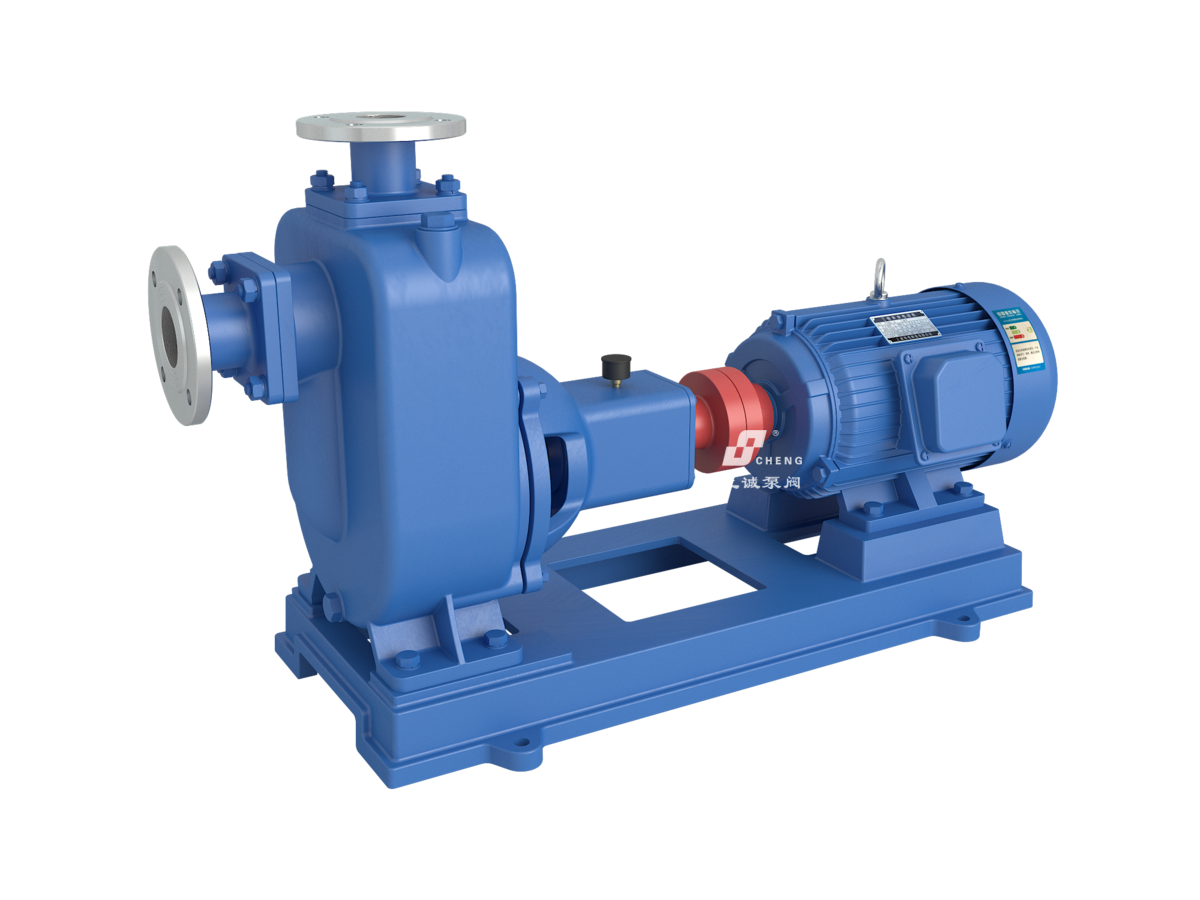

상청펌프는 실제 액면, 흡입 배관, 유량, 전양정, 유체와 온도 정보를 기준으로 ZW SERIES와 시스템 조건의 적합성을 검토합니다. “자흡식 펌프가 필요하다”는 설명보다 위 자료를 함께 제공하면 선정 조건을 더 정확하게 확인할 수 있습니다.
결론
자흡식 펌프를 설치하기 전에는 최저 액면 기준의 수직 흡입 높이부터 확인하고, 배관 길이·구경과 부속품, 기밀성, 액체 온도, 초기 프라이밍, 회전 방향과 전체 운전점을 순서대로 검토하세요. 제품 자료의 자흡 성능은 실제 현장 조건과 함께 해석해야 합니다.
