증상별 우선 확인 항목
| 현상 | 먼저 확인할 항목 | 판단 방향 |
|---|---|---|
| 설정값보다 실제 유량이 계속 낮음 | 흡입 조건, 공기, 배압 | 펌프 헤드의 충액과 토출 조건부터 확인 |
| 유량이 불규칙하게 변함 | 공기 유입, 체크 밸브, 탱크 액면 | 공급 변동과 밸브 밀봉 불량을 구분 |
| 약품 변경 후 유량이 달라짐 | 점도, 온도, 유체 특성 | 기존 선정 조건과 변경된 액체 조건 비교 |
| 장기간 운전 후 유량이 감소함 | 밸브 오염, 침전, 마모 | 외부 조건을 배제한 뒤 안전하게 내부 점검 |
실제 토출량을 확인하는 7가지 조건
1. 흡입측에 액체가 안정적으로 공급되는가?
탱크 액면과 최저 운전 수위를 확인하고, 흡입 배관의 막힘·꺾임, 흡입 밸브의 개방 상태, 스트레이너 오염을 점검하세요. 흡입 높이와 배관 저항이 선정 조건과 달라졌는지도 비교해야 합니다.
펌프 헤드가 각 작동 주기마다 충분히 충액되어야 설정에 따른 토출량을 해석할 수 있습니다. 액면이 낮아질 때만 주입량이 줄어든다면 내부 부품보다 흡입 조건의 변화를 먼저 확인하세요. GB-S의 허용 흡입 조건은 해당 모델의 제품 자료로 확인해야 합니다.
2. 흡입 배관이나 펌프 헤드에 공기가 남아 있지 않은가?
기포는 압축될 수 있어 다이어프램의 움직임이 그대로 액체의 흡입·토출 체적으로 이어지지 않을 수 있습니다. 최초 기동, 약품 교체, 탱크 액면 저하 이후 유량이 불안정해졌다면 잔류 공기와 흡입 연결부의 공기 유입을 확인하세요.
연결부에서 약품이 밖으로 새지 않아도 흡입 중 공기가 들어올 수 있습니다. 충액과 공기 제거는 제품 지침 및 현장 안전 절차에 따라 수행해야 하며, 위험 약품을 임의로 개방하거나 배출해서는 안 됩니다. 공기 문제를 확인하기 전에 다이어프램 손상으로 단정하지 마세요.
3. 토출측 압력과 배압 조건은 적절한가?
토출 배관, 밸브 위치와 막힘, 주입점 압력 및 운전 중 압력 변화를 확인하세요. 실제 압력이 적용 모델의 허용 조건을 벗어나는지, 선정 당시 조건과 달라졌는지 비교해야 합니다. 설정 눈금만으로 현재 토출량을 판단할 수는 없습니다.
배압이 지나치게 낮거나 흡입측과 토출측의 높이·압력 관계에 따라 사이펀 흐름이 생기면 실제 주입량이 설정보다 커질 수도 있습니다. 시스템에 배압 밸브가 있다면 설치 방향, 설정 및 작동 상태를 확인하세요. 적절한 배압은 제품과 공정 조건에 따라 검토해야 하며 임의의 고정 수치를 적용하면 안 됩니다.
4. 흡입·토출 체크 밸브가 정상적으로 작동하는가?
체크 밸브가 정상적으로 닫히지 않으면 역류가 발생해 실제 토출량이 줄거나 불규칙해질 수 있습니다. 약품의 결정, 침전물과 이물질, 밸브 요소 및 시트의 오염·마모를 확인해야 합니다. 볼 등의 구성은 실제 적용된 밸브 구조를 기준으로 확인하세요.
점검은 외부 운전 조건을 확인한 뒤 수행하세요. 밸브 세척과 부품 교체는 약품 특성, 재질 적합성 및 제품 지침에 따라야 합니다. 토출 밸브를 닫은 채 유량을 시험하거나 압력이 남은 상태에서 밸브를 풀어서는 안 됩니다.
5. 스트로크 또는 유량 조절 설정이 실제 운전 조건과 맞는가?
조절 위치와 실제 설정이 일치하는지, 기동·제어 조건이 바뀌지 않았는지 확인하세요. 스트로크 조절 방법과 조절 가능한 운전 상태는 해당 모델의 취급 지침을 따르세요.
스트로크 50%를 설정했다고 실제 유량이 언제나 정확히 최대 유량의 50%라고 가정하면 안 됩니다. 조절 범위, 액체 및 흡입·토출 조건에 따라 실제 토출량이 달라질 수 있으므로 필요한 주입량에 맞춰 현장 확인 결과를 기준으로 조정해야 합니다.
6. 액체의 점도와 온도가 선정 조건과 같은가?
약품명과 농도, 운전 온도 및 그 온도에서의 점도를 확인하세요. 점도가 변하면 흡입 충액과 밸브 작동, 실제 토출량에 영향을 줄 수 있습니다. 온도 변화는 점도뿐 아니라 결정·침전이나 기포 발생 조건도 바꿀 수 있습니다.
청수로 확인한 유량을 실제 약품의 주입량과 그대로 같다고 볼 수는 없습니다. 약품 변경 후에는 접액부 재질 적합성과 유체 특성을 다시 검토하고, 기존 설정을 그대로 사용하기보다 실제 공정 조건에서 토출량을 확인하세요.
7. 실제 유량을 현장에서 확인했는가?
정확한 약품 주입이 필요한 공정에서는 조절 손잡이 위치, 눈금과 이론 정격값만으로 충분하지 않습니다. 안전하고 공정상 허용되는 조건에서 적합한 유량계, 밀폐형 교정 장치 등 현장에 승인된 계량 방법으로 일정 시간 동안의 실제 이송량을 확인하세요.
다이어프램 정량펌프는 맥동이 있는 흐름이므로 측정 장치의 적용 적합성과 측정 시간도 중요합니다. 체적과 시간을 비교하거나 질량 측정값을 체적으로 환산한다면 해당 약품의 실제 비중을 고려해야 합니다. 측정 중에도 가능한 한 실제 흡입·토출 조건을 유지하고 그 조건을 기록하세요.
위험 약품을 개방된 용기에 받아 측정하는 임의 시험은 피해야 합니다. 위험 매체의 계량·교정은 현장 안전 절차와 적합한 장비를 따르고, 확인 결과가 공정 요구를 벗어나면 담당 기술자와 운전 조건을 검토하세요.
설정값과 실제 토출량은 항상 같다고 가정하면 안 됩니다
실제 토출량은 펌프 설정, 액체 특성, 흡입 조건, 토출 압력, 밸브 상태 및 운전 환경이 함께 결정합니다. 따라서 중요한 약품 주입 공정에서는 실제 현장 조건에서 주입량을 확인하고, 액체나 배관·압력이 바뀌면 확인 결과를 다시 검토해야 합니다.
공급 불량, 공기 유입, 배압 변화와 측정 오차를 배제했는데도 유량이 회복되지 않는다면 제품 지침에 따라 밸브 오염·마모와 다이어프램 등 내부 부품 상태를 점검하세요. 유량 감소 하나만으로 특정 부품의 고장을 확정할 수는 없습니다.
정량펌프 선정 전에 준비할 정보
- 약품명과 농도, 혼합 성분
- 운전 온도와 그 조건에서의 점도·비중
- 필요 주입량과 조절 범위
- 토출 압력, 주입점 압력과 배압 조건
- 흡입 조건: 탱크 액면, 흡입 높이, 배관 길이·구경
- 결정 또는 침전 가능성, 이물질 유무
- 접액부 재질 요구사항
- 전원 조건
- 연속·간헐 운전과 운전 시간
- 제어 방식과 실제 유량 확인 방법

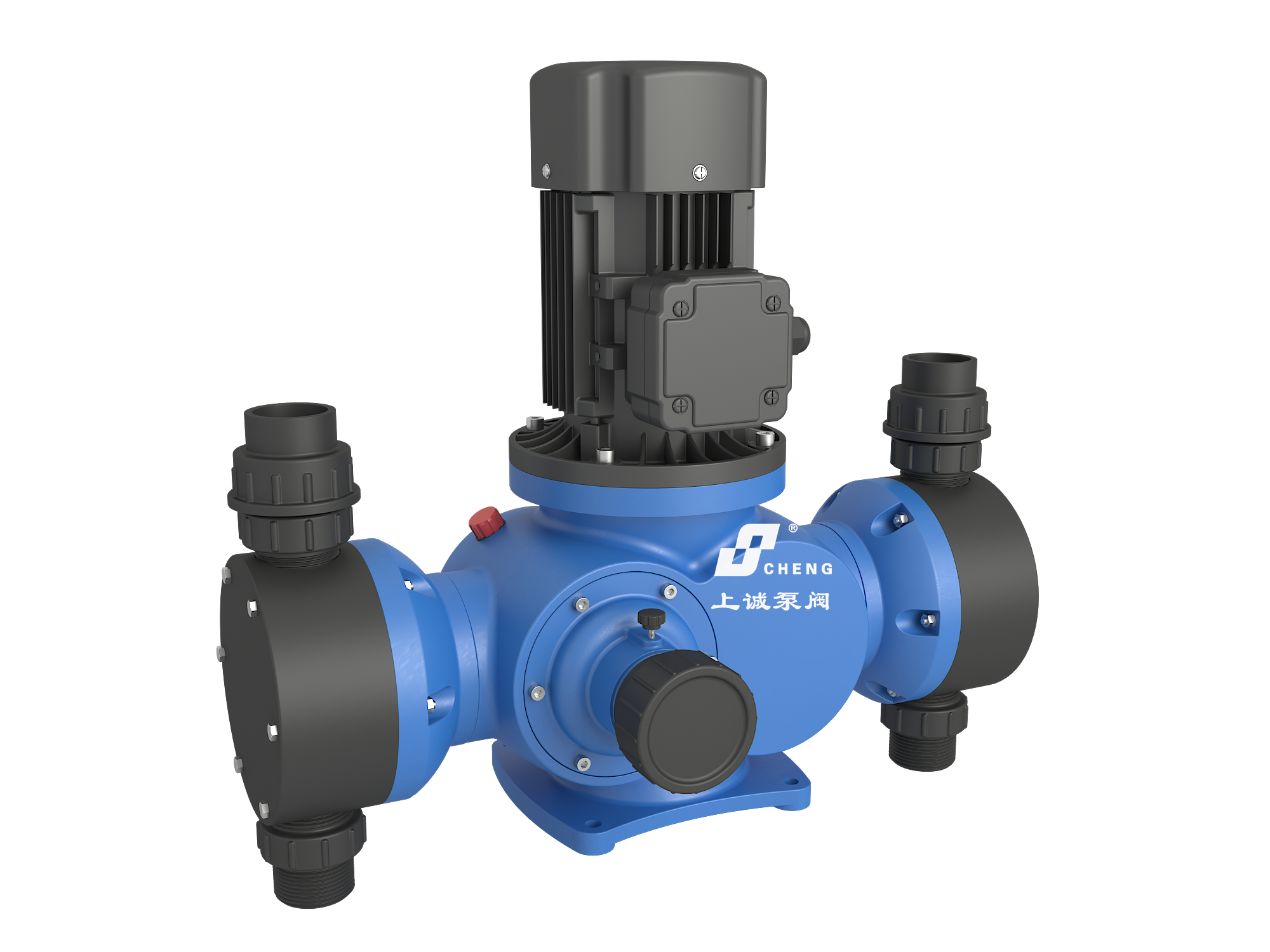

상청펌프에 GB-S SERIES 적용을 문의할 때는 위 정보를 함께 제공하세요. 약품 주입량과 압력뿐 아니라 액체 특성 및 흡입 조건을 확인해야 기계식 다이어프램 정량 펌프와 실제 공정의 적합성을 검토할 수 있습니다.
결론
정량펌프의 유량이 설정값과 다르면 흡입 공급, 잔류 공기, 토출 압력과 배압, 체크 밸브, 조절 설정 및 액체 조건을 순서대로 확인하세요. 실제 약품 주입량은 안전한 현장 계량으로 확인하고, 외부 조건과 측정 문제를 배제한 뒤 내부 고장을 판단하는 것이 합리적입니다.
