증상별 우선 확인 항목
| 현상 | 먼저 확인할 항목 | 판단 방향 |
|---|---|---|
| 자갈 소리 같은 불규칙한 소음 | 흡입 압력, 액면, 온도 | 기포 발생 조건과 운전점 확인 |
| 유량·압력이 함께 흔들림 | 공기 유입, 흡입 밸브, 스트레이너 | 충액 불량과 흡입 저항 증가 구분 |
| 유량을 높일 때만 소음 증가 | 현재 유량, 흡입 배관 손실 | 운전점 변화에 따른 흡입 여유 검토 |
| 운전 내내 일정한 기계음·진동 | 정렬, 기초, 베어링과 배관 하중 | 캐비테이션 외 기계적 원인도 확인 |
캐비테이션이 의심될 때 확인할 7가지 조건
1. 펌프 입구의 실제 압력은 충분한가?
압력계가 있다면 정상 운전 중 펌프 입구 압력을 확인하고, 설계 조건 및 이전 정상 운전 기록과 비교하세요. 탱크 압력, 펌프와 액면의 높이 관계, 흡입 배관 손실이 함께 펌프 입구 조건을 결정합니다.
필요한 흡입 여유는 유량과 모델에 따라 달라집니다. 임의의 기준값을 적용하지 말고 최종 ISW 모델의 성능 자료와 실제 액체 조건을 사용해 검토해야 합니다.
2. 탱크 액면이나 공급 압력이 낮아지지 않았는가?
탱크 액면이 내려가거나 상류 공급 압력이 변하면 같은 펌프에서도 흡입 조건이 불리해질 수 있습니다. 소음이 특정 액면 이하에서만 발생하는지, 여러 설비가 동시에 운전할 때 공급 압력이 떨어지는지 확인하세요.
액면계와 압력계 표시가 실제 상태와 일치하는지도 점검해야 합니다. 운전 중 흡입 밸브를 조여 유량을 제어하면 입구 압력이 더 낮아질 수 있으므로 피해야 합니다.
3. 흡입 배관의 손실이 증가하지 않았는가?
흡입 배관의 길이와 구경, 엘보와 축소관, 스트레이너 및 밸브 상태를 확인하세요. 스트레이너 막힘, 밸브의 불완전 개방, 내부 침전이나 임시 배관 변경은 흡입 저항을 증가시킬 수 있습니다.
펌프 앞쪽에서 급격한 구경 변화와 복잡한 배관이 있는지, 배관 지지가 불량해 연결부에 힘이 전달되는지도 살펴보세요. 배관 변경 전후의 흡입 압력과 유량을 비교하면 원인 범위를 좁히는 데 도움이 됩니다.
4. 액체 온도나 성분이 달라지지 않았는가?
액체 온도가 상승하면 증기 특성이 달라져 흡입 조건이 동일해 보여도 기포 발생 가능성이 커질 수 있습니다. 청수와 유사한 저점도 액체에 적용하는 ISW라도 실제 온도, 조성, 점도와 비중을 확인해야 합니다.
운전 시작 직후에는 정상이고 온도가 오른 뒤 소음이 발생한다면 온도 변화와 펌프 입구 압력을 함께 기록하세요. 유체가 변경되었다면 접액부 재질 적합성과 선정 조건도 다시 검토해야 합니다.
5. 흡입측으로 공기가 들어오지 않는가?
흡입 연결부, 가스켓, 밸브 스템과 계측 연결부에서 공기가 유입되면 캐비테이션과 비슷한 소음, 진동 및 유량 변동이 나타날 수 있습니다. 외부로 액체가 새지 않아도 부압 조건에서는 공기가 들어올 수 있습니다.
배관 고점에 공기가 머무르는 형상인지, 펌프와 흡입 배관이 완전히 충액되었는지도 확인하세요. 공기 유입과 액체의 증기 기포는 원인과 개선 방법이 다르므로 구분이 필요합니다.
6. 펌프가 설계 유량보다 크게 운전되고 있지 않은가?
토출측 저항이 예상보다 낮거나 밸브가 크게 열리면 실제 유량이 증가하고 흡입 배관 손실도 커질 수 있습니다. 토출 압력, 유량과 밸브 상태를 확인하고 선정 당시 운전점과 비교하세요.
소음을 줄이기 위해 임의로 밸브를 급격히 조작하지 말고 공정 요구와 펌프 허용 운전 범위를 함께 검토해야 합니다. 반복적으로 운전점이 변하는 시스템이라면 최소·정상·최대 유량 조건을 모두 확인하세요.
7. 다른 기계적 원인을 배제했는가?
정렬 불량, 느슨한 기초, 배관 하중, 베어링 이상, 이물질 접촉과 회전 방향 문제도 소음과 진동을 만들 수 있습니다. 소리의 위치와 발생 시점, 진동 변화, 유량·압력의 동반 변화를 기록해 흡입 문제와 기계 문제를 구분하세요.
외부 운전 조건을 확인했는데도 이상이 지속되면 제품 지침에 따라 점검 범위를 넓히세요. 펌프를 분해하기 전에는 기술 담당자와 현재 운전 기록을 검토하는 것이 안전합니다.
ISW 선정 또는 원인 검토 전에 준비할 정보
- 유체명, 조성, 운전 온도와 점도·비중
- 정상·최소·최대 유량
- 전양정과 흡입·토출 압력
- 탱크 압력과 최저·정상 액면
- 흡입 배관 길이·구경, 엘보, 밸브와 스트레이너
- 소음·진동 발생 시점과 당시 운전 상태
- 최근 유체, 배관 또는 밸브 변경 사항
- 설치, 기초, 배관 지지와 전원 조건
- 운전 시간, 기동 빈도와 제어 방식

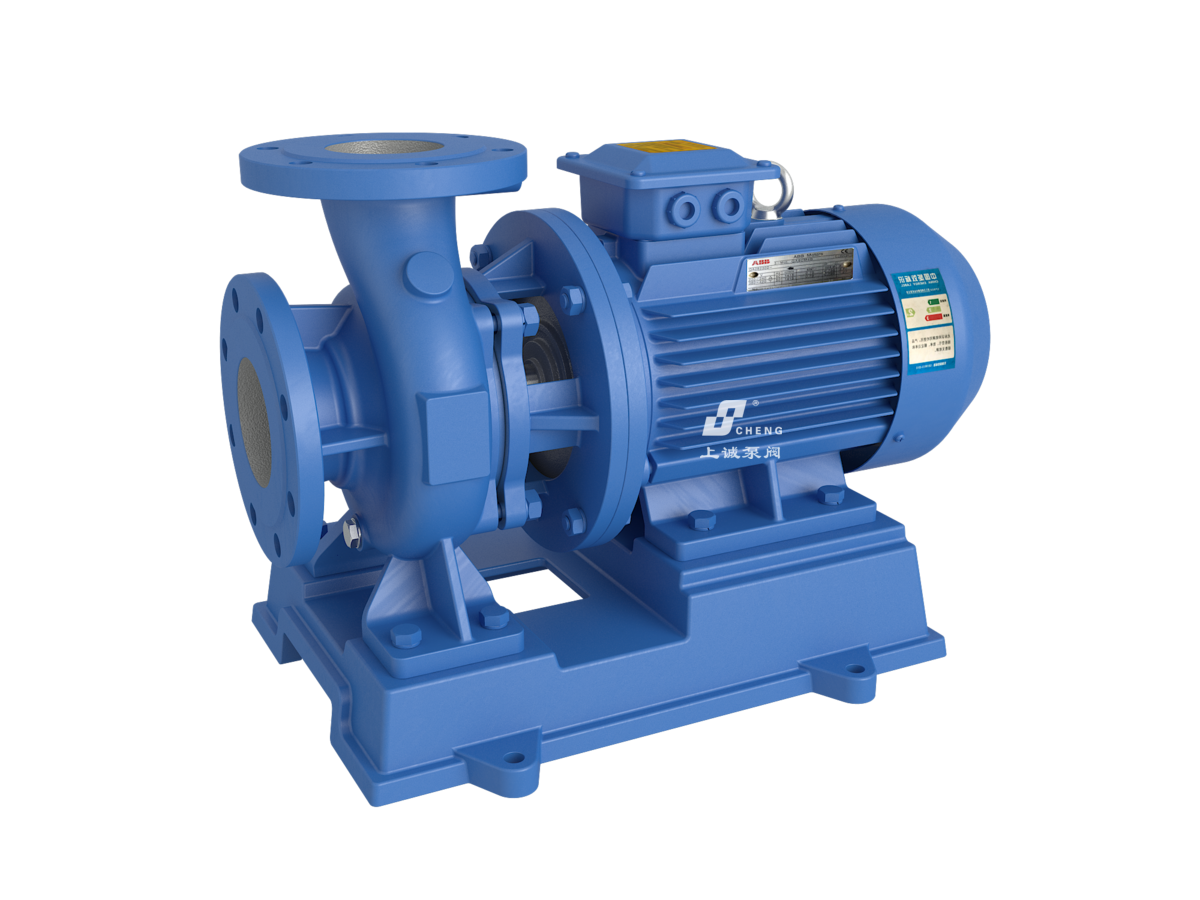

상청펌프에 ISW SERIES 적용이나 운전 조건 검토를 문의할 때 위 정보와 현재 배관 배치를 함께 제공하면, 흡입 조건과 실제 운전점이 요청 모델에 적합한지 확인하는 데 도움이 됩니다.
결론
횡형 원심펌프에서 캐비테이션이 의심되면 펌프 입구 압력, 액면, 흡입 배관 손실, 액체 온도, 공기 유입과 실제 유량을 먼저 확인하세요. 이후 정렬, 기초, 베어링과 배관 하중 같은 기계적 원인을 구분해야 불필요한 분해를 줄이고 정확한 조치를 선택할 수 있습니다.
