현상별 빠른 판단표
| 현상 | 먼저 확인할 항목 | 판단 방향 |
|---|---|---|
| 펌프가 움직이지만 액체가 전혀 올라오지 않음 | 흡입 밸브, 흡입 라인, 공기 누설 | 밸브 개방과 배관 밀폐 상태를 먼저 확인 |
| 펌프 속도가 느리고 흡입도 약함 | 압축공기 공급, 레귤레이터, 에어 라인 | 공급 압력 저하와 공기 흐름 제한 여부를 확인 |
| 처음에는 정상인데 점차 흡입이 떨어짐 | 스트레이너, 점도 변화, 볼·시트 오염 | 외부 막힘과 액체 조건을 확인한 뒤 밸브부 점검 |
| 토출이 불규칙함 | 흡입측 공기 유입, 볼·시트, 액면 변화 | 흡입 공급의 연속성과 체크 밸브 밀폐 상태를 확인 |
흡입 불량 시 확인해야 할 7가지 조건
1. 압축공기 공급이 충분한가?
AODD 펌프는 압축공기로 다이어프램을 왕복시킵니다. 공기 공급이 부족하면 펌프가 움직이는 것처럼 보여도 실제 행정과 흡입 능력이 충분하지 않을 수 있습니다. 공기 공급 상태, 운전 중 압력 저하, 공기 밸브, 레귤레이터와 필터 상태를 확인하세요.
에어 호스의 구경이 지나치게 작거나 라인이 길고 꺾임이 많아도 공기 흐름이 제한될 수 있습니다. 공기 라인의 막힘과 결빙·수분 문제도 해당 설비의 운전 조건과 취급 지침에 따라 확인해야 하며, 근거 없이 특정 최저 공기압을 모든 모델에 적용하지 않아야 합니다.
2. 흡입 밸브가 완전히 열려 있는가?
흡입 밸브가 닫혀 있거나 일부만 열려 있으면 펌프실로 들어오는 액체가 제한됩니다. 흡입 호스와 파이프가 눌리거나 꺾이지 않았는지, 스트레이너에 이물질이 쌓이지 않았는지도 확인하세요. 흡입 배관이 지나치게 가늘거나 길면 저항이 증가해 자흡 성능이 떨어질 수 있습니다.
3. 흡입측에서 공기가 들어오고 있지 않은가?
흡입측은 양압 배관과 달리 액체가 밖으로 새지 않으면서도 공기를 안으로 끌어들일 수 있습니다. 따라서 바닥에 누액이 보이지 않는다고 해서 흡입 배관이 완전히 밀폐되었다고 판단할 수 없습니다.
호스 연결부, 플랜지, 가스켓, 클램프와 나사 연결부의 조임 및 손상 상태를 확인하세요. 투명 호스를 사용할 수 있는 공정이라면 연속적인 기포가 유입되는지도 참고할 수 있지만, 호스 재질은 실제 유체와 운전 조건에 적합해야 합니다.
4. 흡입 높이와 액면 조건이 달라지지 않았는가?
탱크 액면이 낮아지거나 펌프 위치가 바뀌면 흡입 높이와 거리가 달라집니다. 흡입 배관의 배치, 수평 구간과 고점부의 공기 체류, 최근 탱크 또는 배관 변경 여부를 선정 당시 조건과 비교해야 합니다.
허용 흡입 조건은 모델과 액체 특성에 따라 달라지므로 확인되지 않은 최대 흡입 높이를 임의로 적용하지 말고, 실제 액면과 배관 손실을 기준으로 제품 자료와 대조하세요.
5. 액체의 점도와 온도가 선정 당시와 같은가?
점도가 높은 액체는 흡입 배관의 저항을 키우고 펌프실 충전을 느리게 할 수 있습니다. 온도가 변하면 점도와 유동성이 달라질 수 있으며, 비중도 필요한 운전 조건과 공기 소비 검토에 영향을 줍니다. 같은 액체명이라도 농도와 온도가 달라졌다면 선정 당시 조건과 다시 비교해야 합니다.
6. 볼과 시트가 정상적으로 밀폐되는가?
공압식 더블 다이어프램 펌프는 흡입과 토출 과정에서 볼과 시트가 교대로 열리고 밀폐되어 유체 흐름 방향을 만듭니다. 이물질이나 침전물이 볼의 움직임을 막거나 시트에 끼면 펌프는 작동해도 정상적인 흡입을 형성하지 못할 수 있습니다.
볼과 시트의 오염, 마모, 변형과 조립 방향을 확인하되, 먼저 외부 흡입 조건을 배제한 뒤 분해 점검하세요. 부품 재질의 적합성은 유체명, 농도, 온도와 혼합 성분을 기준으로 확인해야 합니다.
7. 다이어프램과 내부 구동부 상태는 정상인가?
외부 조건이 정상인데도 흡입이 회복되지 않으면 다이어프램 손상 가능성, 공기 밸브 작동, 센터 샤프트와 내부 구동 상태를 확인합니다. 다이어프램 이상은 성능 저하, 비정상 작동 또는 액체의 공기측 유입으로 나타날 수 있으므로 하나의 증상만으로 손상 여부를 단정하지 않아야 합니다.
내부 점검 전에는 운전을 멈추고 압축공기 공급을 차단한 뒤 펌프와 배관의 잔류 압력을 완전히 제거해야 합니다. 위험 액체는 공정 절차에 따라 배액·세정하고 필요한 보호구를 착용한 후 분해해야 하며, 가압 상태에서 펌프를 열어서는 안 됩니다.
현장에서 권장하는 점검 순서
- 압축공기 공급 확인: 운전 중 공급 상태, 레귤레이터, 필터와 에어 라인을 확인합니다.
- 흡입 밸브와 액면 확인: 밸브 개방 상태와 탱크 액면이 선정 조건과 같은지 봅니다.
- 흡입 배관과 연결부 확인: 호스 꺾임, 배관 막힘, 가스켓과 클램프의 공기 유입 가능성을 점검합니다.
- 액체 점도와 온도 확인: 현재 액체 조건이 선정 당시와 달라졌는지 비교합니다.
- 스트레이너와 유로 확인: 이물질과 침전물로 흐름이 제한되지 않았는지 확인합니다.
- 볼과 시트 확인: 외부 조건이 정상일 때 오염, 마모, 변형과 밀폐 상태를 점검합니다.
- 다이어프램과 내부 구동부 확인: 안전하게 격리하고 잔류 압력을 제거한 뒤 마지막으로 내부를 점검합니다.
공압식 더블 다이어프램 펌프를 다시 선정할 때 필요한 정보
흡입 조건이나 액체가 달라졌거나 펌프 재선정이 필요하다면 다음 정보를 준비하면 운전점과 재질 검토에 도움이 됩니다.
- 유체명, 농도 또는 조성
- 필요 유량과 토출 압력 또는 양정 조건
- 점도, 비중과 운전 온도
- 고형물의 크기와 함량
- 흡입 높이, 탱크 액면과 배관 구경·길이
- 접액부, 다이어프램, 볼과 시트의 재질 요구사항
- 압축공기 공급 조건과 운전 방식

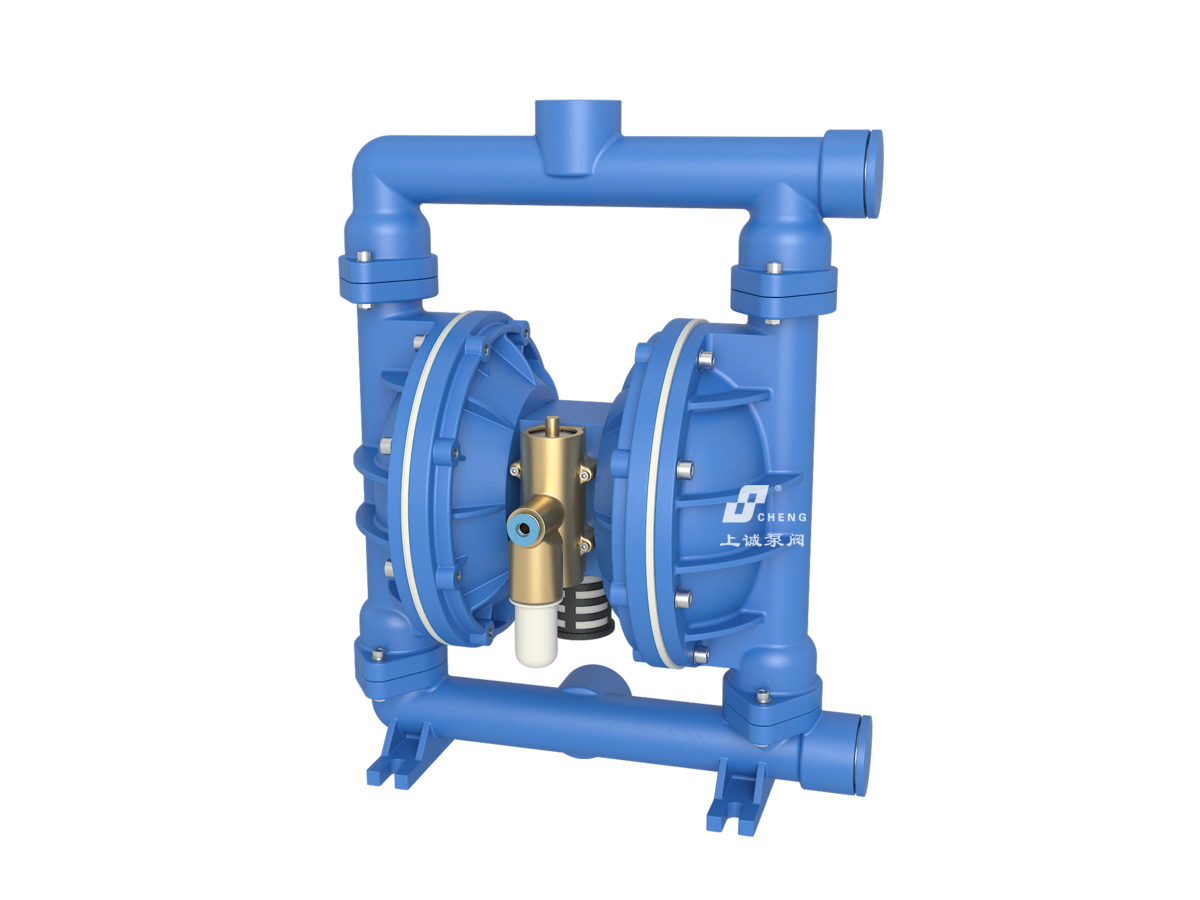

QBY 제품군에는 주철, 알루미늄, 스테인리스강과 엔지니어링 플라스틱 등 여러 본체 구성이 있을 수 있지만, 특정 재질이 모든 액체에 적합한 것은 아닙니다. 상청펌프는 실제 유체명, 농도, 온도와 혼합 성분을 바탕으로 접액부와 다이어프램 재질을 함께 검토합니다.
결론
펌프가 움직이지만 액체를 흡입하지 못하면 압축공기 → 흡입 밸브와 액면 → 배관 밀폐 → 액체 조건 → 스트레이너와 유로 → 볼·시트 → 다이어프램과 내부 구동부 순서로 확인하세요. 외부 조건부터 점검하면 공기측 문제와 유체측 문제를 구분하고 불필요한 분해를 줄일 수 있습니다.
